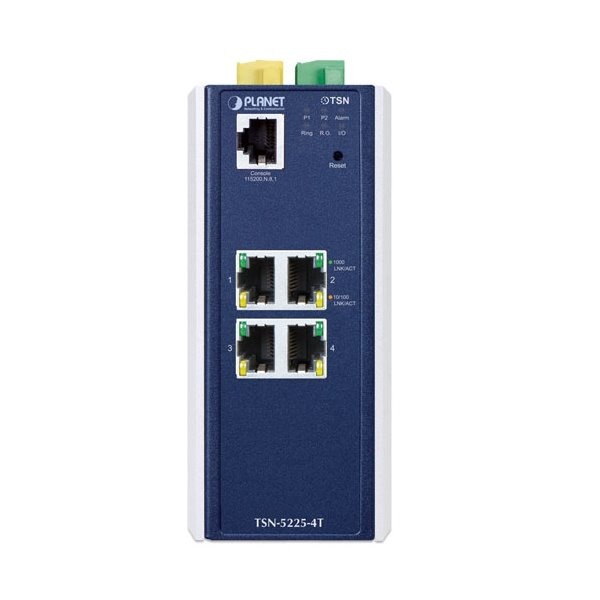

PLANET TSN-5225-4T
Switch, průmyslový, L2+, TSN, 4× GbE RJ-45, -40 až +75°C, DC 9–48V, AC 24V, IP30, fanless, 2× DI/DO, 1× alarm (relé)

hodnotit
18 462 Kč 15 258 Kč bez DPH

Neznámá dostupnost

Kód: NAPPNT2037 PN: TSN-5225-4T Záruka: 60 měs.
PLANET TSN-5225-4T Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
PLANET TSN-5225-4T

Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.

Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T.
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.
Duální napájení v rozsahu DC 9–48 V nebo AC 24 V, aktivní redundantní ochrana při výpadku napájení, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď.

Možný monitoring mobilní aplikací CloudViewerPro.

Časově citlivé síťové protokoly:

High Precision Time Synchronization

  • IEEE1588 (Time Stamping)
  • 802.1AS-Rev gPTP (výchozí profil)
    • Shapers
  • 802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling)
  • 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding)
    • TSN Stream Policing
  • 802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing)
    • Redundancy
  • 802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy)
  • Podpora lineární a kruhové ochrany (Standard Linear and Ring protection)
    • Snížení zpoždění (Delay Reduction)
  • EEE 802.1Qbu Frame Preemption
  • IEEE 802.3br Interspersing Express Traffic (IET)

    • Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
    Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

    ZÁKLADNÍ SPECIFIKACE

    Fyzické vlastnosti:

    Porty: 4× GbE RJ-45, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)
    Paměť: 64 Mb, 1024 Mb SDRAM
    Propustnost: sběrnice 8 Gbps, provozně 5,95 Mpps (64B)
    Podpora přenosu: JumboFrame 10 KB
    Provedení: DIN lišta, na zeď
    Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení)
    Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC
    Provozní teplota: -40 až +75 °C
    Rozměry: 135 × 135 × 60 mm
    Hmotnost: 962 g

    Funkce administrace:

    Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
    Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
    L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování
    ACL filtr a bonding:
  • IP ACL, filtrace provozů dle IP adresy
  • MAC ACL, filtrace provozů dle MAC adresy
    • Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)
    Podpora VLAN:
  • VLAN dle standardu IEEE 802.1Q s tagem
  • IEEE 802.1ad Q-in-Q tunelování
  • Private VLAN Edge (PVE)
  • VLAN na základě adresy MAC
  • VLAN na základě protokolu
  • Voice VLAN
  • VLAN založená na IP podsíti (IP Subnet)
  • MVR (Multicast VLAN registration)
  • GVRP
  • Až 4K skupin VLAN z 4096 ID VLAN
    • Spanning Tree Protocol:
  • protokol STP, protokol IEEE 802.1d Spanning Tree
  • protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
  • protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
  • BPDU Guard, filtrování BPDU a transparentní BPDU
    • Port mirroring: RX, TX, RX+TX, many-to-one
    Agregace linek: IEEE 802.3ad LACP, max. 2 trunk skupiny s max. 4 porty na každou skupinu
    Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)
    Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+
    LLDP: ano (automatická detekce typu připojených zařízení)
    Diagnostika kabeláže: ne

    Ostatní download

    Značka
    Upřesnění typu :  Switch
    Výrobce :  PLANET Technology
    Technické detaily
    Management :  ano
    Vrstva OSI :  L3 static (L2+)
    Bez ventilátorů (fanless) :  ano
    IGMP :  ano
    Kapacita sběrnice (Gbps) :  8
    Podpora IPv6 :  ano
    Podpora MODBUS :  ano
    Homologace EN50155 :  ne
    PoE vstup :  ne
    PoE výstup :  ne
    Použití v exteriéru :  ne
    Provozní teplota max. (°C) :  75
    Provozní teplota min. (°C) :  -40
    Provedení :  na zeď
    Provedení :  DIN lišta
    Rychlost směrování (Mpps) :  5,95
    Stupeň krytí :  IP30
    Stohovatelnost :  ne
    Displej a zobrazení
    Displej :  ne
    Síťová rozhraní
    Gigabit LAN :  ano
    LAN :  ano
    Rychlost portů :  1 Gb/s
    Vstupy a výstupy
    Celkový počet portů :  5
    RJ-45 (počet) :  4
    RJ-45 (konzole/management) :  1
    RS-232 port :  ne
    Čtečka karet
    Podpora microSD karet :  ne
    Napájení
    Podpora PoE :  ne
    Napájení zařízení :  redundantní
    Napájení zařízení :  externí adaptér
    Vstupní napětí (V) :  24 (AC)
    Vstupní napětí (V) :  9 - 48 (DC)
    Záruka
    Délka záruky (měsíce) :  60
    Délka záruky IČO (měsíce) :  60
    Fyzické vlastnosti
    Barva :  stříbrná - modrá
    Hmotnost (g) :  962
    Rozměry :  135 × 135 × 60 mm
    Další výbava a vlastnosti
    Shoda :  FCC Part 15 Class A, CE, IEC
