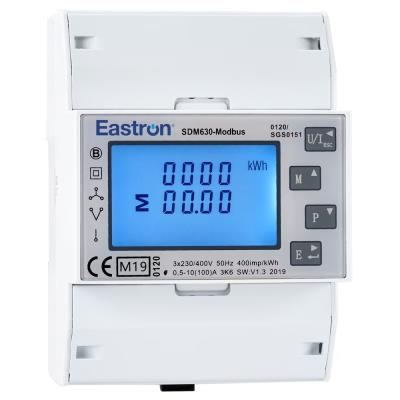

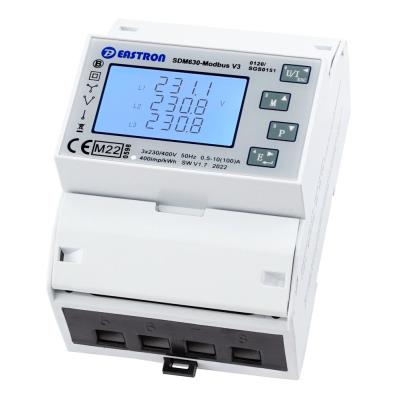

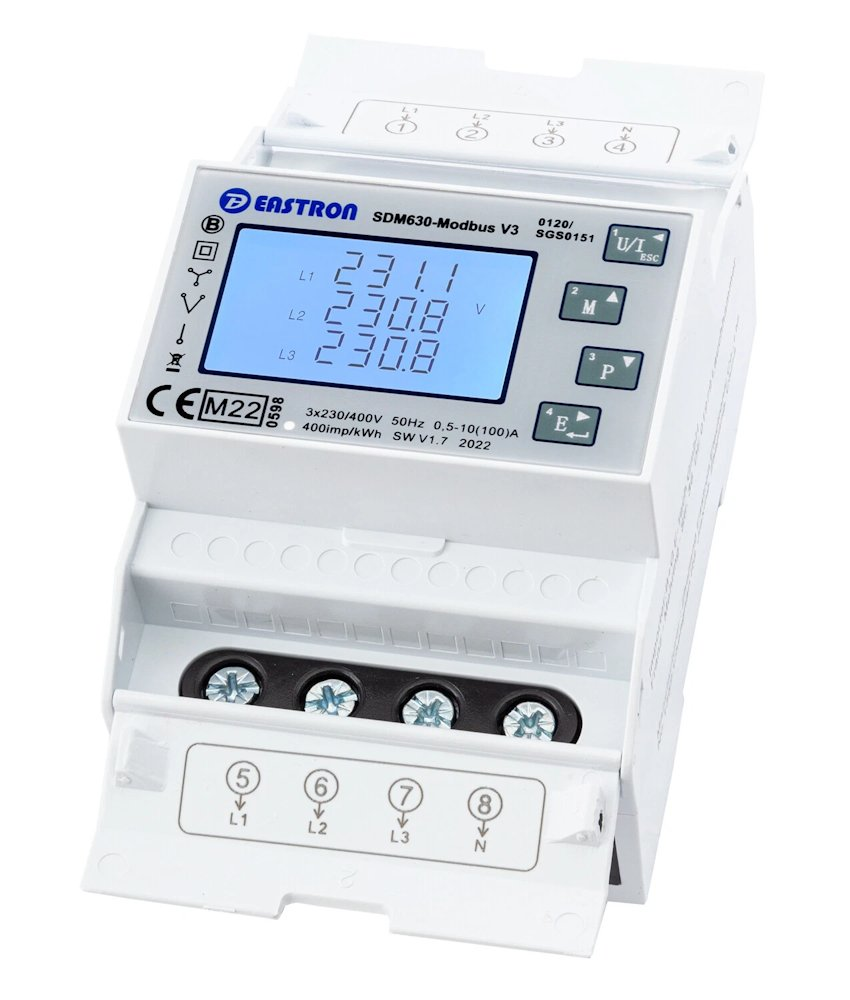

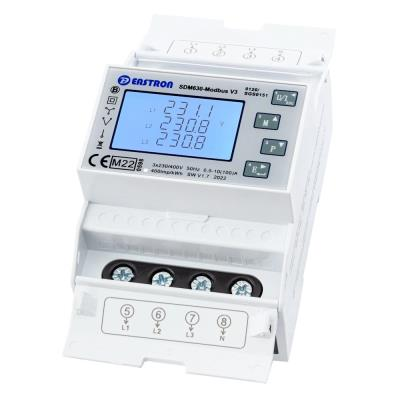

Eastron SDM630-MODBUS-MID V3
Elektroměr, 1fázový/3fázový, 100A, RS-485 Modbus RTU, displej, DIN, IP51, bílý

hodnotit
2 732 Kč 2 258 Kč bez DPH
Běžná cena: 3 133 Kč

K odeslání: > 10 ks

Kód: MEAEAS0001 PN: SDM630-MODBUS-MID Záruka: 26 měs.
Výrobce: EASTRON
 (Eastron Europe Limited)
Suite 20 Cornwallis House, Howard Chase, Basildon, Essex SS143BB, GB
orders@eastroneurope.com
www.eastroneurope.com
Eastron SDM630-MODBUS-MID V3 Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D), což umožňuje jeho použití pro fakturační měření.... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému
Eastron SDM630-MODBUS-MID V3

Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D), což umožňuje jeho použití pro fakturační měření. Díky přímému připojení do 100 A není nutné používat externí proudové transformátory (CT).

Měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) zapojení. Díky obousměrnému měření je ideální volbou pro monitorování fotovoltaických elektráren. Napájí se přímo z měřených vstupů a nevyžaduje externí pomocné napájení.

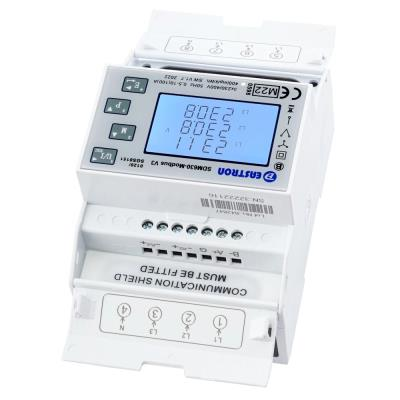

Přístroj je vybaven komunikačním rozhraním RS-485 s protokolem Modbus RTU pro vzdálené monitorování a integraci do nadřazených systémů. Dále disponuje dvěma pulzními výstupy, přičemž jeden z nich je plně konfigurovatelný (pro import, export nebo čistou spotřebu).

Klíčové vlastnosti:

  • Certifikace MID (B+D) - vhodné pro fakturační měření
  • Podpora jednofázových (1p2w) i třífázových (3p3w, 3p4w) instalací
  • Přímé měření až do 100 A
  • Obousměrné měření (Import/Export kWh i kVArh)
  • Výpočet čisté spotřeby Net kWh (Export - Import)
  • Měření kvality sítě vč. celkového harmonického zkreslení (THD) pro napětí i proud
  • Komunikace přes RS-485 (Modbus RTU) s volitelnou přenosovou rychlostí (až 38400 bps)
  • Dva pulzní výstupy (1x pevný, 1x konfigurovatelný)
  • Přehledný a dobře čitelný podsvícený LCD displej
  • Snadná montáž na DIN lištu (4 moduly)

Měřené parametry:

  • Napětí (fáze-nula a sdružené) (V)
  • Proud (A)
  • Frekvence (Hz)
  • Účiník (PF)
  • Činný výkon (kW)
  • Jalový výkon (kVAr)
  • Zdánlivý výkon (kVA)
  • Maximální odběr proudu (MD A)
  • Maximální odběr výkonu (MD kW)
  • Celkové harmonické zkreslení napětí (U %THD)
  • Celkové harmonické zkreslení proudu (I %THD)
  • Importovaná činná energie (kWh)
  • Exportovaná činná energie (kWh)
  • Celková činná energie (kWh)
  • Importovaná jalová energie (kVArh)
  • Exportovaná jalová energie (kVArh)
  • Celková jalová energie (kVArh)

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí (Un): 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (Un)
Základní proud (Ib): 10 A
Max. proud (Imax): 100 A
Rozhraní: RS-485 (Modbus RTU)
Třída přesnosti: Třída 1 (IEC 62053-21) / Třída B (EN50470-3)
Montáž: DIN lišta (4 moduly)
Rozměry: 100 × 72 × 66 mm
Krytí: IP51 (pro vnitřní použití)
Certifikace: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)

Značka
Upřesnění typu :  Ostatní elektro
Výrobce :  EASTRON
Technické detaily
Provozní teplota max. (°C) :  55
Provozní teplota min. (°C) :  -25
Síťová rozhraní
Normy :  EMC: EN61326-1:2013 & EN61326-2-3:2013
Normy :  LVD: EN61010-1-2010 & EN61010-2-30-2010
Normy :  IS: IEC 62053-21 / EN50470-1/3
Napájení
Jmenovité napětí (V) :  230 (AC)
Jmenovité napětí (V) :  400 (AC)
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
Použití a určení
Druh příslušenství :  elektroměr
Fyzické vlastnosti
Hloubka (mm) :  66
Šířka (mm) :  72
Výška (mm) :  100
