PLANET TSN-5225-4T2S
Switch, průmyslový, L2+, TSN, 4× GbE RJ-45, 2× 2,5G SFP -40 až +75°C, DC 9–48V, AC 24V, IP30, fanless, 2× DI/DO, 1× alarm (relé)

hodnotit
19 034 Kč 15 731 Kč bez DPH

Neznámá dostupnost

Kód: NETPLA2597 PN: TSN-5225-4T2S Záruka: 60 měs.
Výrobce: PLANET Technology
 (Planet Technology)
11F, No. 96, Minquan Rd., Xindian Dist., New Taipei City 231, Taiwan (R.O.C.)
sales@planet.com.tw
www.planet.com.tw
PLANET TSN-5225-4T2S Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému

PLANET TSN-5225-4T2S

Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) switch zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.

Nový průmyslový L2+ switch pro časově citlivé sítě (TSN), 4× GbE RJ-45 Base-T, 2× 1000/2500Base-X SFP.
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce statického směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.
Duální napájení v rozsahu DC 9–48 V nebo AC 24 V, aktivní redundantní ochrana při výpadku napájení, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď.

header

Možný monitoring mobilní aplikací CloudViewerPro.

Časově citlivé síťové protokoly (High Precision Time Synchronization):

  • IEEE1588 (Time Stamping)
  • 802.1AS-Rev gPTP (výchozí profil) Shapers
  • 802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling)
  • 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding) TSN Stream Policing
  • 802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing) Redundancy
  • 802.1CB FRER Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy)
  • Podpora lineární a kruhové ochrany (Standard Linear and Ring protection) Snížení zpoždění (Delay Reduction)
  • EEE 802.1Qbu Frame Preemption
  • IEEE 802.3br Interspersing Express Traffic (IET)

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

priklad pouziti

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

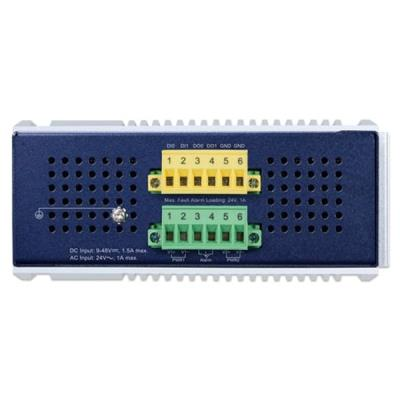

Porty: 4× GbE RJ-45, 2× 2,5G SFP, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)
Paměť: 64 Mb, 1024 Mb SDRAM
Propustnost: sběrnice 18 Gbps, provozně 13,3 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: DIN lišta, na zeď
Napájení: duální, DC 9–48 V nebo AC 24 V, celkový příkon max. 9,89 W (zdroj není součástí balení)
Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 135 × 135 × 60 mm
Hmotnost: 986 g

Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
L3 routing: max. 8 VLAN rozhraní, 32 položek statického směrování, IPv4/IPv6 SW statické směrování
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)
Podpora VLAN:
VLAN dle standardu IEEE 802.1Q s tagem
IEEE 802.1ad Q-in-Q tunelování
Private VLAN Edge (PVE)
VLAN na základě adresy MAC
VLAN na základě protokolu
Voice VLAN
VLAN založená na IP podsíti (IP Subnet)
MVR (Multicast VLAN registration)
GVRP
Až 4K skupin VLAN z 4096 ID VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
BPDU Guard, filtrování BPDU a transparentní BPDU
Port mirroring: RX, TX, RX+TX, many-to-one
Agregace linek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každou skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, TACACS+
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano

priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
priklad pouziti
Značka
Upřesnění typu :  Switch
Výrobce :  PLANET Technology
Technické detaily
Management :  ano
Vrstva OSI :  L3 static (L2+)
Bez ventilátorů (fanless) :  ano
IGMP :  ano
Kapacita sběrnice (Gbps) :  18
Podpora IPv6 :  ano
Podpora MODBUS :  ano
Homologace EN50155 :  ne
PoE vstup :  ne
PoE výstup :  ne
Použití v exteriéru :  ne
Provozní teplota max. (°C) :  75
Provozní teplota min. (°C) :  -40
Provedení :  DIN lišta
Provedení :  na zeď
Rychlost směrování (Mpps) :  13,3
Stupeň krytí :  IP30
Stohovatelnost :  ne
Displej a zobrazení
Displej :  ne
Síťová rozhraní
Gigabit LAN :  ano
LAN :  ano
Rychlost portů :  2,5 Gb/s + 1 Gb/s
Vstupy a výstupy
Celkový počet portů :  7
RJ-45 (počet) :  4
Rozhraní :  LAN, SFP
RJ-45 konzole/management (počet) :  1
RS-232 port :  ne
SFP (počet) :  2
Čtečka karet
Podpora microSD karet :  ne
Napájení
Podpora PoE :  ne
Napájení zařízení :  redundantní
Napájení zařízení :  externí adaptér
Vstupní napětí (V) :  9 - 48 (DC)
Vstupní napětí (V) :  24 (AC)
Záruka
Délka záruky (měsíce) :  60
Délka záruky IČO (měsíce) :  60
Fyzické vlastnosti
Barva :  stříbrná - modrá
Hmotnost (g) :  986
Rozměry :  135 × 135 × 60 mm
Další výbava a vlastnosti
Shoda :  FCC Part 15 Class A, CE (EN55032, EN55035), IEC60068
