Tinycontrol LC-LM358-PWM2V
Modul, převodník, PWM, 0–100% na 0–10V DC, pro řízení SSR relé

hodnotit
61 Kč 50 Kč bez DPH
Běžná cena: 79 Kč

Bude skladem 28.8.2025

Kód: NJSTNC0013 PN: LC-LM358-PWM2V Záruka: 26 měs.
Výrobce: TINYCONTROL
 (TINYCONTROL MARCIN NOSEK)
ul.Mazowieckiego 7G, RADOM 26-600, Polsko
sklep@tinycontrol.pl
www.sklep.tinycontrol.pl
Tinycontrol LC-LM358-PWM2V Profesionální modul pro převod PWM signálu na analogové napětí 0–10 V DC. Modul LC-LM358-PWM2V je specializovaný převodník určený pro... více
Počet:
Přidat do košíku

Oblíbené
Porovnat
Tisknout
Poslat známému

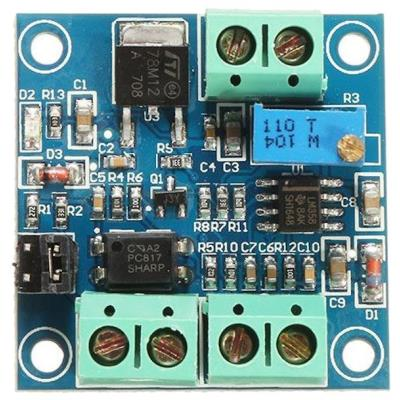

Tinycontrol LC-LM358-PWM2V

Profesionální modul pro převod PWM signálu na analogové napětí 0–10 V DC.

Modul LC-LM358-PWM2V je specializovaný převodník určený pro Arduino a podobné platformy, který umožňuje konverzi digitálního PWM signálu (pulzně-šířkové modulace) na analogové napětí v rozsahu 0–10 V DC. Toto řešení je ideální pro řízení SSR relé, servomotorů, stmívačů a dalších zařízení vyžadujících analogový vstup.

Modul disponuje nastavitelným rozsahem vstupní úrovně PWM pomocí přesného trimru, což umožňuje jemné doladění převodní charakteristiky. Díky flexibilnímu napájecímu napětí 12–30 V a možnosti volby vstupního napětí PWM signálu pomocí jumperu je zařízení univerzálně použitelné v různých aplikacích.

  • Přesná konverze PWM signálu 0–100 % na analogové napětí 0–10 V DC.
  • Frekvenční rozsah vstupního PWM signálu 1 kHz až 3 kHz.
  • Volitelné vstupní napětí PWM signálu pomocí jumperu: 4–5 V nebo 12–24 V.
  • Široký rozsah napájecího napětí 12–30 V DC pro univerzální použití.
  • Přesnost převodu s maximální přípustnou chybou 5 %.
  • Kompaktní provedení vhodné pro integraci do stávajících systémů.
  • Ideální pro řízení SSR relé, analogových akčních členů a regulátorů.

Konfigurace vstupního napětí
Modul umožňuje nastavení vstupního napětí PWM signálu pomocí jumperu do dvou režimů: Pozice A pro nízkonapěťové systémy (4–5 V až 10 V) a pozice B pro vysokonapěťové systémy (12 V až 24 V). Tato flexibilita zajišťuje kompatibilitu s širokou škálou řídicích systémů.

Popis připojovacích pinů
Modul obsahuje šest jasně označených pinů pro snadné připojení: VCC (napájecí napětí 12–30 V), GND (napájecí zem), PWM (vstupní PWM signál pozitivní), GND (vstupní PWM signál zem), VOUT (výstupní analogové napětí 0–10 V) a GND (výstupní zem).

Aplikační možnosti
Převodník je ideální pro řízení polovodičových relé (SSR), analogových akčních členů, proporcionálních ventilů, stmívačů LED osvětlení a dalších zařízení vyžadujících analogový napěťový vstup 0–10 V. Díky možnosti přesného nastavení je vhodný i pro průmyslové aplikace vyžadující vysokou spolehlivost.

ZÁKLADNÍ SPECIFIKACE

Model: LC-LM358-PWM2V
Typ zařízení: převodník PWM na analogové napětí
Rozsah konverze: 0–100 % PWM na 0–10 V DC
Přesnost: maximální přípustná chyba 5 %
Frekvenční rozsah vstupu PWM: 1 kHz až 3 kHz
Vstupní napětí PWM signálu: volitelné jumperem (4–5 V až 10 V / 12 V až 24 V)
Napájecí napětí: 12–30 V DC
Výstupní signál: analogové napětí 0–10 V DC

Značka
Upřesnění typu :  Síťové speciality
Výrobce :  TINYCONTROL
Komunikace
Wi-Fi :  ne
Záruka
Délka záruky (měsíce) :  26
Délka záruky IČO (měsíce) :  26
Použití a určení
Druh příslušenství :  převodník
Fyzické vlastnosti
Barva :  modrá - zelená

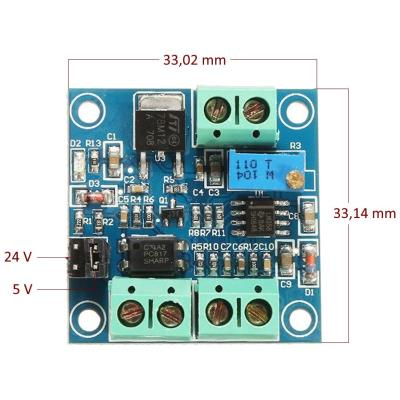

Rozměry :  33,14 × 33,02 mm
